Фильтры сетчатые

Назначение и принцип работы

Фильтры сетчатые — трубопроводная арматура для грубой механической очистки жидких и газообразных сред от механических примесей: песка, ржавчины, окалины, глины и других твердых включений. Устанавливаются перед насосами, счетчиками, регуляторами давления и другим оборудованием для защиты от повреждений и продления срока службы. Рабочая среда проходит через сетчатый элемент, который задерживает частицы размером от 0,2 до 0,5 мм, после чего очищенный поток продолжает движение по трубопроводу.

Типы фильтров

По конструкции корпуса

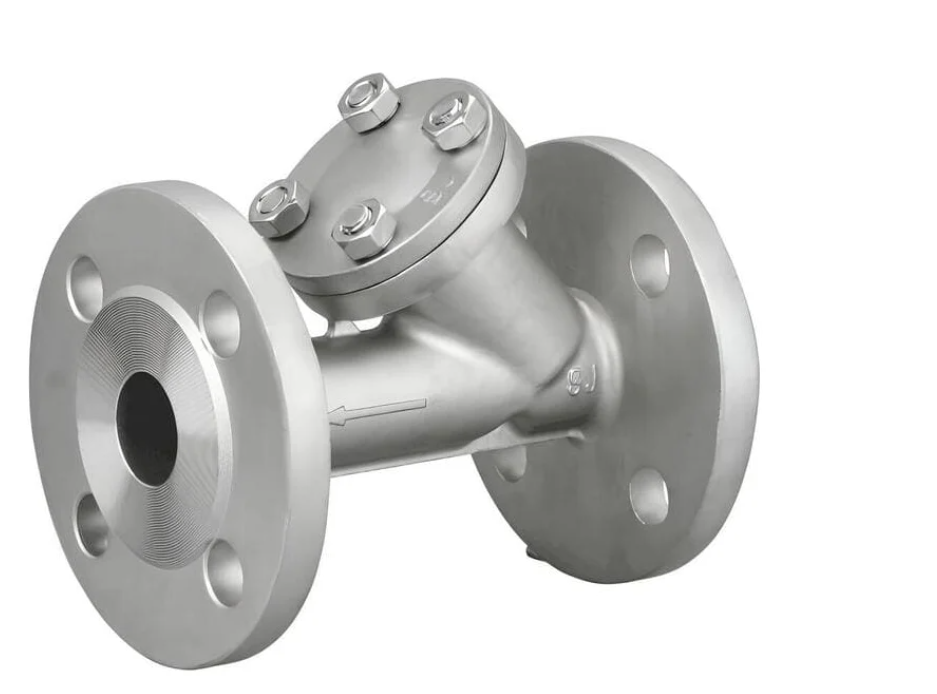

Y-образные (косые) с отстойником под углом 45° устанавливаются на горизонтальных и вертикальных участках, компактны и универсальны. Прямые с перпендикулярным отстойником монтируются только на горизонтальных трубопроводах при наличии свободного пространства. Корзиночные применяются в магистралях большого диаметра с высокой концентрацией загрязнений.

По способу присоединения

Муфтовые с резьбовым соединением используются в системах DN 15-50 мм. Фланцевые предназначены для магистральных трубопроводов DN 50-600 мм. Приварные конструкции применяются в системах высокого давления и критических участках.

По дополнительным опциям

• С магнитной вставкой задерживают ферромагнитные включения независимо от размера частиц.
• С дренажным краном обеспечивают промывку без демонтажа.
• Стандартные оснащены резьбовой заглушкой для периодической очистки.

Материалы изготовления

Корпус изготавливается из латуни для бытовых систем, чугуна для канализации и больших диаметров, нержавеющей стали AISI 304/316 для агрессивных сред и высоких температур, углеродистой стали для промышленных трубопроводов. Сетка выполняется из нержавеющей или оцинкованной стали с размером ячеек 300-1600 мкм.

Области применения

Устанавливаются в системах холодного и горячего водоснабжения, отопления, технологических трубопроводах промышленных предприятий, водозаборных и очистных станциях, жилищно-коммунальном хозяйстве. Монтируются после счетчиков воды для защиты приборов учета, перед насосными станциями и котельным оборудованием, перед регулирующей арматурой.

Как выбрать фильтр

Учитывайте диаметр трубопровода и пропускную способность, рабочее давление и температуру среды, тип транспортируемой жидкости или газа, концентрацию механических загрязнений. Для систем с ферромагнитными примесями выбирайте модели с магнитной вставкой. При необходимости регулярной промывки предпочтительны фильтры с дренажным краном. Для вертикальных участков подходят только косые конструкции.
